鉄筋圧接継手部の非破壊検査

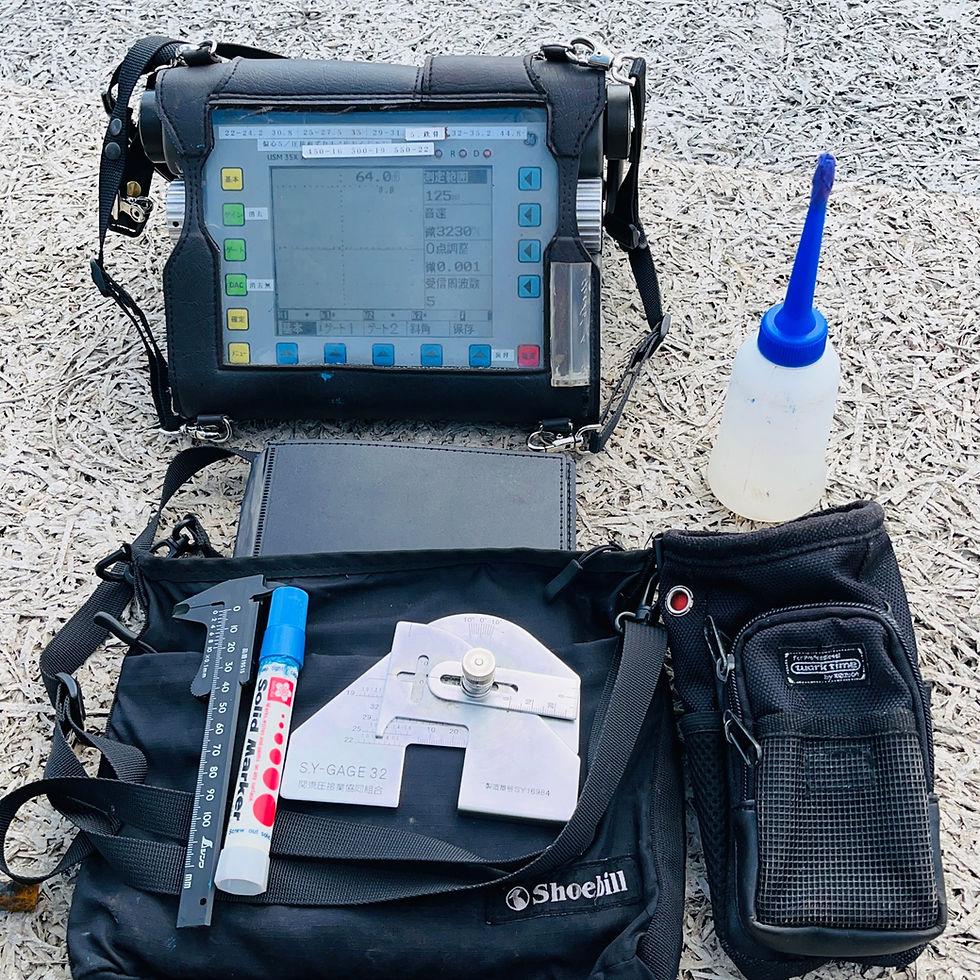

鉄筋圧接部の超音波検査で必要な道具をご紹介します⛑️

1. 超音波探傷器（USM35X JE）・探触子

2. 接触媒質（ソニコート）

3.SYゲージ

1. ノギス

2. マーカー

圧接部の検査では、「超音波検査」と「外観検査」を行います外観検査は圧接箇所の全数を検査し、

超音波検査は1ロット（200ヶ所以下）につき30ヶ所の抜取り検査を行います。

外観検査は、SY ゲージやノギス・直尺を用いて

1. ふくらみの直径（鉄筋径の1.4倍以上）

2. ふくらみの長さ（鉄筋径の1.1倍以上）

3. 偏心（鉄筋径の1/5以下）

4. 片膨らみ （鉄筋径の1/5以下）

5. 圧接面のずれ （鉄筋径の1/4以下）

6. 折曲がり（2度以下）

が、それぞれ規定値を満たしているか確認します。

また著しい焼割れは不可とします©

超音波検査は、規定の探傷感度を24dB高めて探傷を行い、探傷器の画面上でエコー高さが50%を超えない範囲であれば合格となります/0
